OTDR (Optical Time Domain Reflectometer)



Un OTDR es un reflectómetro óptico en el dominio tiempo. Es un instrumento de medición que envía pulsos de luz, a la  l deseada (ejemplo 3ra ventana:1550 nm), para luego medir sus “ecos”, o el tiempo que tarda en recibir una reflexión producida a lo largo de la FO.

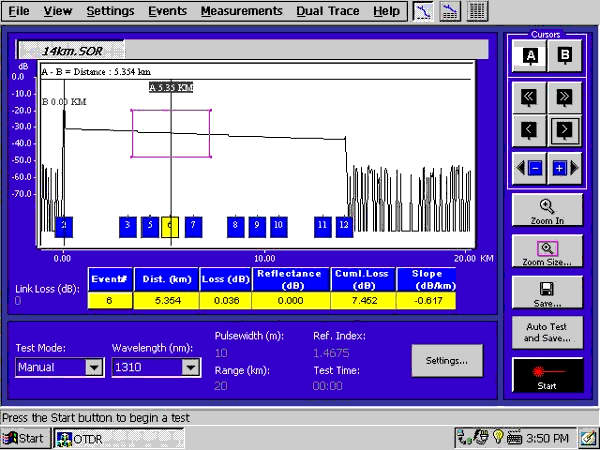

Estos resultados, luego de ser promediadas las muestras tomadas, se grafican en una pantalla donde se muestra el nivel de señal en función de la distancia.



Luego se podrán medir atenuaciones de los diferentes tramos, atenuación de empalmes y conectores, atenuación entre dos puntos, etc.



También se utiliza para medir la distancia a la que se produjo un corte, o la distancia total de un enlace, o para identificar una fibra dándole una curvatura para generar una fuga y observando en la pantalla del OTDR ver si la curva se “cae”.

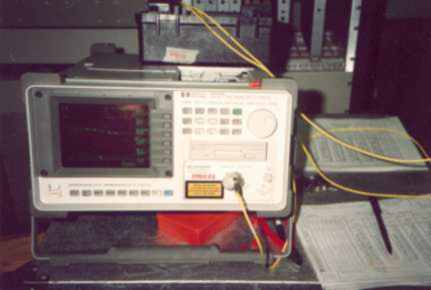

OTDR Hewlett Packard y bobina fantasma



OTDR EXFO FTB7000



OTDR Tektronix NetTek

Parámetros de medición:

  • Indice de refracción
  • Ancho de pulso
  • Rango de medición en Km
  • l (longitud de onda)
  • Cantidad de muestras
  • Monomodo, multimodo, etc.

Mediciones de:

  • Atenuación entre 2 puntos
  • Pérdida en empalme
  • Pérdida de retorno
  • Atenuación por tramo
  • Distancias a empalmes, cortes, tramos, etc

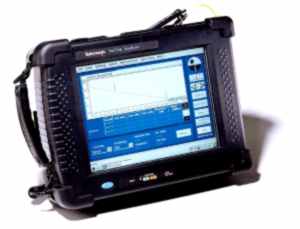

OTDR Tektronix NetTek

  • Plataforma PC /  Windows CE

  • Pantalla sensible al tacto

  • Optimización automática de los parámetros de testeo

  • Umbrales de medición preprogramados (valor mínimo al cual se considerará un evento)

  • Módulos de potencia (hasta 4 de 9 disponibles)

  • Hasta 200 km de alcance (rango de medición)

  • Tabla de eventos (conector, empalme, tramo)

  • Puerto de impresora, puerto serie, puerto para teclado, disquetera

  • Puertos PCMCIA

  • Batería de hasta 8 hs de duración

  • Software para PC para reveer las curvas o exportar reportes a diversos formatos

Puede realizarse una medición directa con el ajuste automático o pueden ajustarse los parámetros manualmente.
