Los
empalmes exteriores se protegen dentro de una caja de empalme, la
cual posee en un extremo unos tubos cerrados que se cortarán en
su extremo por donde deba pasar un cable, para luego sellarse con
termocontraíbles.
La
caja posee una tapa o domo que se cierra sobre la base con una
abrazadera sobre un o-ring.
Sobre
el domo se encuentra la válvula de presurización. |
En
la base se encuentran las borneras para sujetar los elementos de tracción
de los cables y la puesta a tierra que también asoma al exterior de la
caja.
También
están los cassettes o bandejas donde se sitúan la reserva de Fibra Optica desnuda
y los empalmes. Del otro lado de las bandejas hay espacio para situar la
reserva (ganancia) de buffers aunque puede existir una bandeja para tal
fin.
|

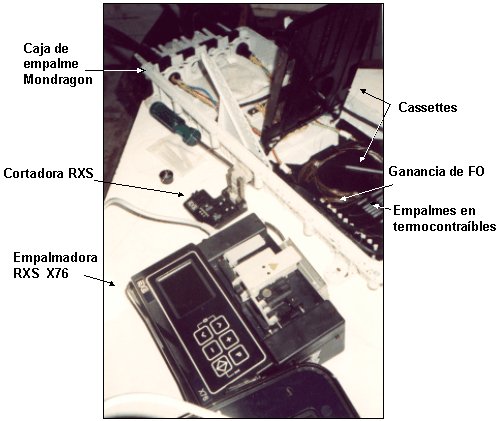

Caja
de empalme Mondragon
|
Aquí se pueden ver los
cassettes donde se enrolla la reserva de Fibra Optica desnuda, y donde se
alojan los empalmes protegidos por los termocontraíbles.
Esta caja posee una tapa con
tornillos y es presurizable. |

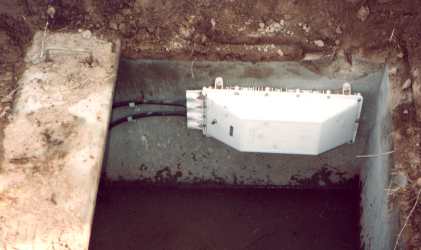

Caja
Mondragon amurada en Arqueta
Una
arqueta es una cámara de cemento prearmada, con cuatro tapas, diseñada
para ser enterrada. Suelen medir unos dos metros de lado.
|
|
